[KEYO1]

Witajcie! Zakupiłem Fiorino z silnikiem 1.7 D. Auto posiada 5-cio biegową skrzynkę biegów. Ponieważ skrzynia miała duży wyciek oleju zmuszony bylem ją rozmontować. I tu właśnie moja prośba, potrzebny mi jest schemat takiej skrzyni.Normalnie nie marudzę o takie rzeczy, ale tym razem wypadł mi mały kołeczek ze środka, a nie chcę demontować głównych wałków.

[Hipo]

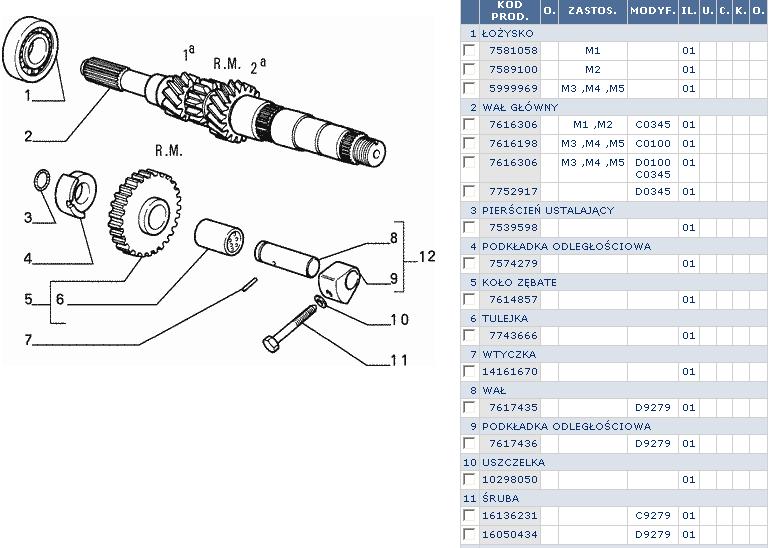

KEYO1, rysunek skrzyni jest z Tipo bo na schemacie z Fiorino nie ma takiej dokladnosci elementów, sama skrzynia deko inaczej wygląda ale sama idea konstrukcji jest taka sama więc myślę ze to pomoze.

A kołeczek ma jakieś 1,5 - 2mm średnicy i jakieś -10mm długości ?

To jest kołeczek który jest na wałku od wstecznego pod taką tulejką, bez tego skrzynia będzie się zakleszczać bo wsteczny będzie zostawał mimo że lewarek wyrzucisz na luz.

[KEYO1]

HIPO! Dzięki za chęć pomocy.Być może źle go opisałem.Jest to stalowy pełny pręcik stoczony na końcach o wymiarach, długość>12 mm,szerokość>4mm.W skrzyni są trzy stalowe pręty na których są zamocowane (łapki,wodziki), przesuwające tryby.Pręty te w tylnej obudowie zabezpieczone są śrubami w których umieszczono sprężynki zakończone kulkami,raczej w wiadomym celu.Natomiast na drugim końcu owych prętów są zrobione (nacięcia, frezy).
W środkowym pręcie te nacięcia są dokładnie z obu stron wałka,i poprzez środek jest nawiercony kanalik dokładnie pasujący do owego pręcika. Również poprzez gniazda tych trzech prętów,nawiercony jest jest kanał w którym mocowane są 2 duże kołki stalowe toczone na obu końcach.Wygląda na to iż ten kołeczek jest umieszczony pomiędzy tymi dwoma kołkami.Jeśli możesz podeślij jakieś inne schematy,lub podpowiedz gdzie ich szukać.POZDRAWIAM KEYO 1

[Hipo]

Rozumiem o co Ci chodzi, masz na myśli blokadę miedzywodzikową ... bo takie rolki jak piszesz są też w synchronizatorze ale raczej nie są toczone po końcach. A to o której mówisz jest zataczana na półokrągło.


Zobacz pod tym adresem http://www.spangerum.com:7080/ to jest ePer online. Porozbierasz skrzynie na kawałki i może znajdziesz to czego szukasz.

[KEYO1]

HIPO!!!! Chciałem ci podziękować za okazaną pomoc.Jest to bardzo miłe iż pomagacie bezinteresownie.Pozdrawiam wszystkich piszących na tym forum.I jeszcze jedno! Gdybym dokładnie poczytał wszystkie posty,a dokładniej post+ Poważny problem ze skrzynia,nie zawracał bym ludziom głowy.POZDRAWIAM I DZIęKUJE KEYO4

[ZielonyTBG]

KEYO1, jak chcesz podziękować koledze Hipo, za pomoc to naciśnij przycisk POMÓGŁ a otrzyma punkcik.
